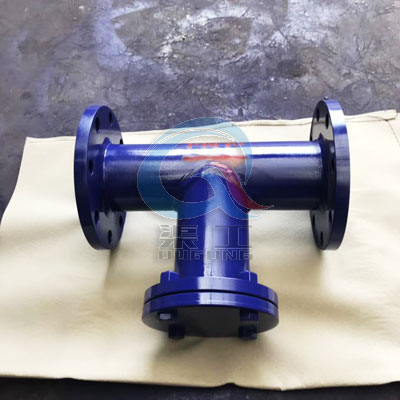

T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經T型過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，僅需將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護較為方便。
 |
|---|

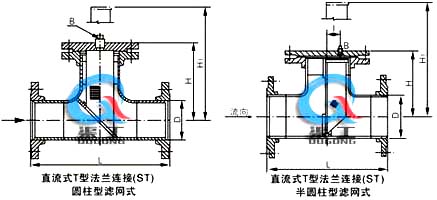

| T型過濾器外形結構圖 |
| 公稱通徑 | 50～300mm |
|---|---|
| 公稱壓力 | 1.0～4.0MPa |
| 工作溫度 | -196～400℃ |
| 工作介質 |
1、化工、石油經營及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。 2、化工經營中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。 3、制冷、空分經營中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。 4、輕工食品、制藥經營中有衛生要求的物料。如啤酒、飲料、醫藥用品等。 |
| 可攔截的固體顆粒粒徑 | 131～2032μm |
| 殼體材料 | 鑄鐵、碳鋼、不銹鋼 |
ST14型正折流式T型過濾器連接尺寸
| 公稱直徑 | 主要尺寸 | 排放□“B” |
參考重量 (KG) |
|||
|---|---|---|---|---|---|---|
| L | L1 | L2 | H | |||
| 50 | 300 | 526 | 164 | 164 | R1/2" | 13.9 |
| 65 | 338 | 594 | 184 | 184 | 19.5 | |
| 80 | 368 | 652 | 196 | 196 | 24.3 | |
| 100 | 423 | 735 | 220 | 175 | 36.1 | |
| 125 | 466 | 814 | 240 | 194 | 55.3 | |
| 150 | 521 | 917 | 270 | 217 | 74.1 | |
| 200 | 630 | 1108 | 320 | 268 | 145.0 | |
| 250 | 738 | 1310 | 370 | 320 | 220.1 | |
| 300 | 846 | 1512 | 420 | 372 | 317.9 | |
ST14型正折流式T型過濾器連接尺寸
| 公稱直徑 | 主要尺寸 | 排放□“B” |
參考重量 (KG) |
||
|---|---|---|---|---|---|
| L | L1 | L2 | |||
|
50 |
298 |
158 |
268 |
R1/2" |
13.6 |
|
65 |
337 |
179 |
304 |
18.9 |
|
|
80 |
370 |
195.5 |
330 |
24.0 |
|
|
100 |
432 |
225 |
382 |
36.3 |
|
|
150 |
557 |
280 |
482 |
68.9 |
|
|
200 |
678 |
332.5 |
578 |
140.0 |
|
|
250 |
791 |
383 |
666 |
216.2 |
|
|
300 |
918 |
437 |
768 |
315.2 |
|
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多T型過濾器的使用性能、外形結構、安裝尺寸參數、價格，索取
T型過濾器說明書及產品選型樣本，請聯系我們。
