ZJHDW氣動低溫調節閥 產品概述

渠工品牌ZJHDW氣動低溫調節閥是我公司專門針對超低溫工況研發的低溫氣動調節閥產品之一。氣動低溫調節閥在石油、化工、冶金等工業經營過程的自動控制中得到廣泛的應用。氣動低溫調節閥它特別適用于-60~-250℃低溫狀態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用閥門定位器。超低溫氣動調節閥是單座調節閥、套筒調節閥或雙座調節的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。氣動低溫調節閥由閥門定位器給出信號壓力輸入到氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

ZJHDW氣動低溫調節閥 主要技術參數

ZJHDW氣動低溫調節閥 執行器技術參數

ZJHDW氣動低溫調節閥 主要結構圖

超低溫氣動調節閥 (單座式)	超低溫氣動調節閥 (套筒式)

ZJHDW氣動低溫調節閥 主要零件材料

ZJHDW氣動低溫調節閥 主要性能指標

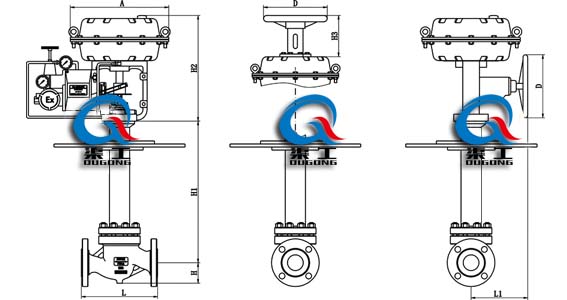

ZJHDW氣動低溫調節閥 外形圖

ZJHPDW/ZJHMDW氣動低溫調節閥 (外形尺寸圖)

ZJHDW氣動低溫調節閥 安裝連接尺寸

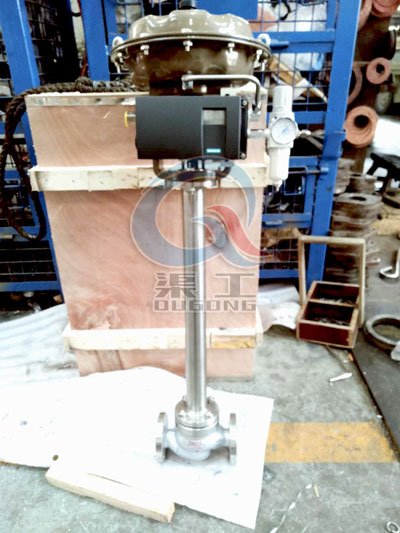

ZJHDW氣動低溫調節閥 實物圖

ZJHDW氣動低溫調節閥 安裝使用說明

1、垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、安裝在靠近地面或樓板的地方，以便于維修，對裝有閥門定位器或手輪機構者，更應保證觀察，調整和操作的方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修調節閥時切換到手動操作，不至于停止經營。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制氣動低溫調節閥的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
