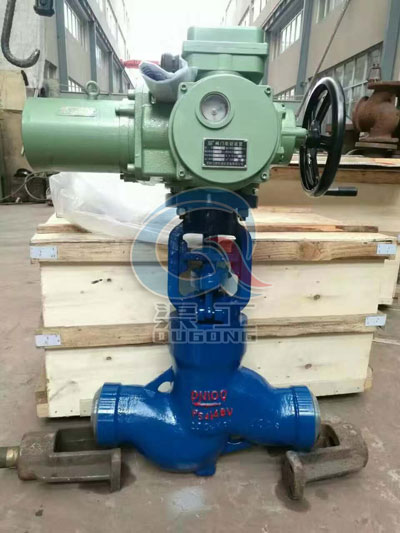

渠工品牌J961Y系列電站電動截止閥屬于磅級高溫高壓電站截止閥，適用于ANSI Class1500～3500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。電站截止閥適用介質為：水、蒸汽等。
（1）產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
（2）閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為
（3）閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面
（4）閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
（5）閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
（6）電站截止閥的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。
（1）設計與制造：ANSI B16.34 E101
（2）結構長度：ANSI B16.10 E101
（3）壓力溫度等級：ANSI B16.34 E101
（4）試驗與檢驗：API598 E101
| 零件名稱 | 零部件材料 | ||
|---|---|---|---|
| 閥體 | WCB | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1Mo1VA | |
| 閥板 | 25 | 20Cr1Mo1VA | 20Cr1Mo1VA |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座 | 25 | 12Cr1Mo1VA | |
| 密封副 | STL+STL | STL+STL | STL+STL |
| 填料 | 柔性石墨 | ||
| 墊片 | S軟鋼、柔性石墨 | S軟鋼 | F軟鋼 |
| 適用溫度 | -29-425度 | -29-540度 | |
| 適用介質 | 水、油品、蒸汽 | 蒸汽、油品 | |
| 產品型號 | 公稱壓力Lb(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 | 適用介質 | |||
|---|---|---|---|---|---|---|---|---|
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J961HY-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J961HY-200 | 20 | 30 | 22 | / | / | / | ||
| J961HY-250 | 25 | 38 | 28 | / | / | / | ||
| J961HY-320 | 32 | 48 | 36 | / | / | / | ||
| J961Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J961Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J961Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J961Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J961Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J961Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J961Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J961Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J961Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多J961Y電站電動截止閥的使用性能、外形結構、安裝尺寸參數、價格，索取
J961Y電站電動截止閥說明書及產品選型樣本，請聯系我們。
