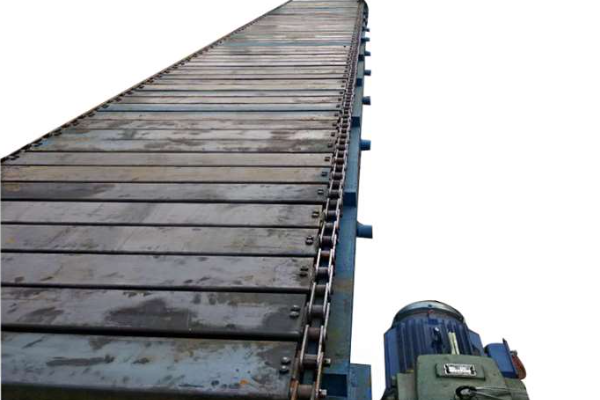

板式輸送機是一種由鏈條驅動的物料輸送設備，通過板條或鱗板承載物料沿輸送線移動。板式輸送機由驅動機構、牽引鏈、板條、機架等組成，通過鏈條驅動板條沿水平或傾斜方向輸送物料。
板式輸送機的優勢特點
- 適用范圍廣：支持固態物料（除高粘度）和成件物品輸送，如礦石、煤炭、電子元件等。
- 輸送能力大：鱗板式輸送機（一般稱為雙鏈有擋邊波浪型板式輸送機）的生產能力可達1000t/h，適合重載場景。
- 長距離與靈活性：可長距離輸送（如30°-35°傾角），彎曲半徑小（5-8m），線路布置更靈活。
- 結構優勢：牽引鏈強度高，運行平穩可靠，使用壽命長，維護方便。
- 適用范圍廣：除粘度物別大的物料除外，一切固態物料或成件物均可用它輸送。
- 板式輸送機布置靈活：鱗板輸送機可在較大的傾角和較小的彎曲半徑的條件下輸送，因此布置的靈活性較大。
- 牽引鏈的強度高，可作長距離輸送，其使用長度可達250米。
板式輸送機的分類方式
板式輸送機的分類方式主要依據結構、安裝形式、運行特征及驅動方式等維度進行劃分。
一、按安裝形式分類
固定式 ：適用于長期穩定運行的場景，如工廠生產線。
移動式 ：便于搬運和轉移，常見于臨時性或小規模作業。
二、按布置形式分類
水平型 ：物料沿水平方向輸送，結構簡單。
傾斜型 ：適用于需要改變物料高度的場景。
混合型 ：結合水平與傾斜段，滿足復雜輸送需求。
三、按牽引構件分類
套筒滾子鏈?zhǔn)?：承載能力強，適合重載場景。
沖壓鏈?zhǔn)?鑄造鏈?zhǔn)?：成本較低，適用于輕載或短距離。
環鏈?zhǔn)?可拆鏈?zhǔn)?：靈活性高，便于維護和擴展。
四、按牽引鏈數量分類
單鏈?zhǔn)?：結構簡單，運行平穩。
雙鏈?zhǔn)?：承載能力更強，適合大容量輸送。
五、按底板結構分類
鱗板式 ：有擋邊波浪型或深型，防跑料效果顯著。
平板式 ：無擋邊設計，適用于顆粒狀物料。
六、按運行特征分類
連續式 ：物料不間斷輸送，效率高。
脈動式 ：存在間歇性停頓，適用于易堵塞物料。
七、按驅動方式分類
電力機械驅動 ：通用性強，維護方便。
液力驅動 ：適用于長距離、大坡度輸送。
總之，板式輸送機用于物料的連續輸送，尤其適合礦石、煤炭等大宗物料的長距離、高效率運輸，廣泛適用于冶金、煤炭、化工等工業領域。
